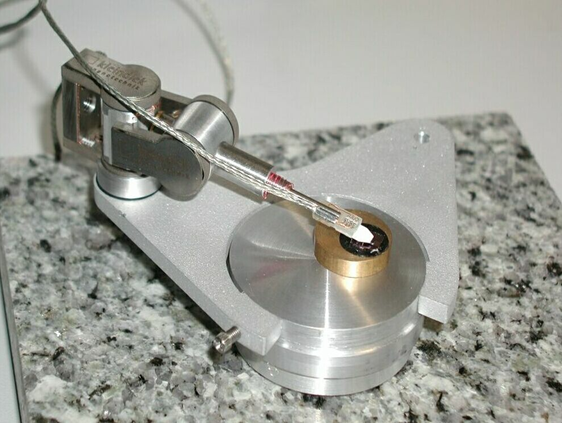

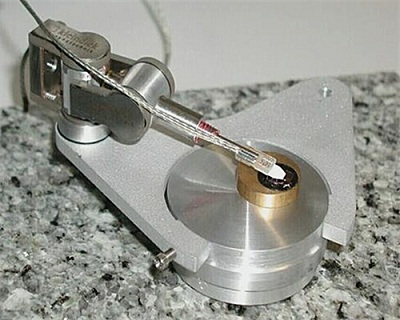

德國Kleindiek微操縱儀
德國Kleindiek Nanotechnik超微操縱儀的驅動單元是由壓電陶瓷構成的納米馬達，因此它最大的特點是能夠進行納米級精確移動，也可以同時做到毫米級的移動范圍，整個操縱裝置全部由納米馬達驅動，從而保證了系統體積非常小，可以很容易地放入電子顯微鏡腔室內。
德國KleindiekNanotechnik生產的納米顯微操縱儀的突出特點：
納米操縱精確度：安裝在MM3A操縱臂前端的鎢探針在X，Y方向最小移動距離為5nm，在Z方向最小移動距離為0.5nm。
快慢可調的操作速度：可以選擇一個步進0.5nm，也可以選擇最大移動速度1cm/S。MM3A將大范圍和超精細操作完美地結合在一起。
緊湊的結構設計：MM3A體積小，可以很寬松地在電鏡腔室內安裝1~8個系統。
三維大空間操作范圍：X、Y方向可以做240度的旋轉，Z軸方向做12mm的伸長，MM3A可操作的空間范圍最大達100cm3。
幾乎無漂移：我們曾經做過實驗MM3A鎢探針針尖在場發射電鏡放大100K條件下每隔一分鐘拍一張照片，持續一小時后通過對照片的分析得出，在排除電鏡電壓不穩定因素外，MM3A幾乎不產生漂移。

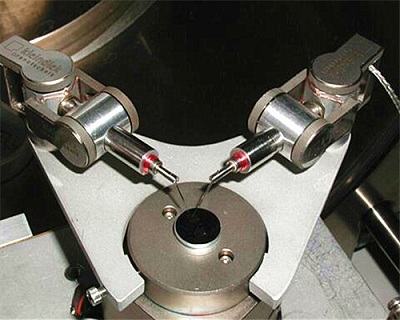

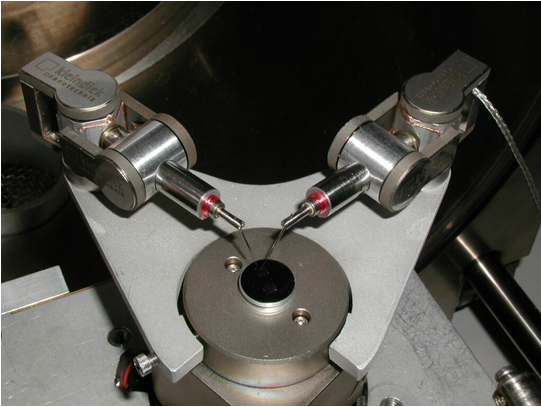

與電鏡的連接：MM3A安裝在加工好的平臺上，該平臺再固定在電鏡的樣品臺上，整個安放過程十分方便，幾分鐘就可完成，不使用時將平臺卸下取出既可?？刂凭€通過電鏡腔室上的空法蘭穿出并密封，不會影響電鏡的真空。
技術參數：
Length/Width/Height60/22/25mm
OperatingrangeXY/Z240°/12mm
ScanrangeX/Y/Z20/15/1µm
MaxSpeedXY/Zupto10/2mm/s
ResolutionX10-7rad(5nm)
ResolutionY10-7rad(3.5nm)
ResolutionZ0.25nm
HysterisisdeviationZ<200nm
HysterisisAngle(α)Z<10°(0.2rad)
Lowesttemp273K
Highesttemp353K
Lowestpressure10-7mbar
Holdingforce1N
Holdingtorque3Nmm-4Nmm
LiftY5g
Signalresistance(probing)7.0Ω
Maxvoltage(probing)100V；Maxcurrent（probing）100mA
測量材料電學性能
在掃描電鏡中操作，進行斷裂試驗，微焊接
移動納米級微小顆粒

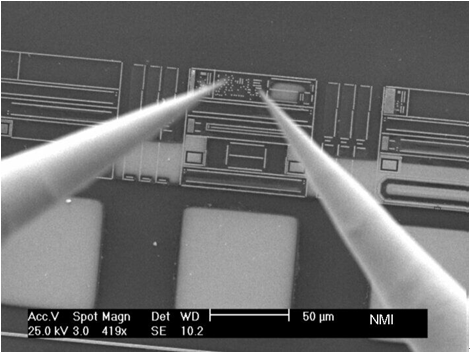

半導體失效分析
光闌定位儀
作為SPM用在SEM中
